MACHINES FLOWPACK

Les machines d'emballage Flowpack permettent de conditionner l'intégralité des produits solides, alimentaires ou non que nous trouvons dans nos magasins: de la carte téléphonique, aux rasoirs jetables , les légumes et fruits fraisainsi que dans la biscuiterie industrielle, nous vous proposons quatre modèles de machines d'emballage flowpack qui répondront à toutes vos exigences

max40-foto-presentazione-jpg.i2577-kDJ0b

MAX 40

La machine d'emballage MAX40 est une machine électronique équipée de 3 axes servocommandés par un driver intelligent. Idéale pour les petites et moyennes productions (figurines, gadgets, gaufres, snacks, etc.), la Max40 est conçue pour répondre aux besoins de l’industrie alimentaire et non alimentaire. Elle peut emballer n'importe quel produit rigide de différentes formes et tailles. Il s’agit d’une machine à emballer à masses soudantes rotatives, équipée d’un PLC de dernière génération avec contrôle de la température, diagnostic intégré, mémorisation de différents formats (recettes), écran tactile multi-fonctions et multilingue. La structure entièrement en acier inoxydable facilite l'installation en environnements humides : les composants électroniques sont situés à l'intérieur du châssis de la machine, facilement accessibles mais protégés de l'humidité et des infiltrations. Divers accessoires peuvent être ajoutés à la machine de base. La machine est construite conformément aux normes CE en vigueur et à l’utilisation en environnements alimentaires


Principales caractéristiques techniques

  • Version droite/gauche

  • Structure cantilever en acier inox 304 à bords arrondis

  • Interface à écran tactile couleurs

  • Dispositif coupage-soudage à rotation

  • Vitesse d'emballage traduite en mètres de soudage 20 m/minute

  • Palette de chargement longueur standard 2000

  • 3 paires de roues de soudage (froide d’entrainement du film, 1 chauffée de soudage, 1 de pliage des rabats)

  • Porte-bobine à arbre unique

  • Capteur de centrage d’impression

  • Tunnel de formation fix en acier inox

  • Possibilité de soudage à froid des emballages

  • Tapis de sortie avec toile FDA GRADE motorisé indépendant par tambour motorisé

  • Protections en entrée et sortie du produit du groupe de coupure-soudure en lexan, ouvrables

  • Prédisposition du marqueur et de l’étiqueteuse

  • Le système électronique est installé à l’intérieur du cadre de la machine, facilement accessible et protégé de l’humidité et des infiltrations.

  • Film utilisables : tous les films thermosoudables et traitables tel que le polypropylène, films couplés légers, avec soudage à froid.



Typologies d’emballage :

  • Emballage standard à coussin

  • Emballage à coussin avec soudure latérale

  • Emballage à coussin avec Euroslot

  • Emballage à coussin avec fermeture éclair

  • Emballage à soufflet

  • Emballage à soufflet et soudure latérale

  • Emballage à soufflet avec fermeture éclair

  • Emballage Easy Open à soufflet

  • Emballage Easy Open à soufflet avec Euroslot


Options

  • Tunnel de formation universel

  • Marqueur

  • Fonction no product - no bag

  • Souffleuse latérale pour emballage à soufflet

  • Aspiration de l’air dans les emballages

  • Euroslot

  • Socle machine sur roues

  • Traitement des parties en aluminium avec revêtement nanotechnologique céramique (EVO CPC) FDA, antiadhérent et résistant à la corrosion avec effet auto-nettoyant longue durée, réduction des coûts d’entretien

  • Traitement de l’acier inoxydable avec revêtement nanotechnologique (EVO G&S), majeure résistance à l’usure et antitache. Protège de l'eau, de l'huile, des acides, de l'humidité, de la moisissure, etc. en produisant un effet auto-nettoyant durable et capable de réduire les coûts d’entretien

  • Assistance à distance. Le routeur permet le contrôle à distance des paramètres, d’intervenir et d’identifier les éventuelles anomalies de fonctionnement.



MODÈLES DISPONIBLES :

  • MAX40 SAN : Version désinfectable. Structure et parties en contact avec le produit en acier inoxydable, tapis de chargement, le cas échéant, et de sortie du produit à décrochage rapide pour faciliter le nettoyage et le remplacement de la toile. Pièces en aluminium traitées avec un revêtement céramique nanotechnologique (EVO CPC).

Fiche technique



  • Interface à écran tactile 7" port ethernet + USB PT070-WST4B-F1R1

  • Poids 700 kg

  • Dispositif de coupage-soudage à masses de soudage rotatives. Rotation maximum & 160 mm, dimensions maximum des masses de soudage 250 mmx32 mm d'épaisseur. Moteur SD1261/CAN.331- 45-135Vdc + actionnement 450 1800 / réducteur motorisé NMRV050 i=10 - F. &14, bride 120 mm

  • Résistances à cartouche L250 D 15 220V 700W

  • Sondes pour thermocouples type J

  • Lame de coupe inclinée + contre-lame 250x20x4.9

  • Palette de chargement : structure, panneaux de protection et rails latéraux en acier inox. Longueur 2000, chaîne à tasseaux avec loquets de verrouillage en Hostaform. Moteur SD1261/CAN.331- 45-135Vdc + actionnement 450 1800 / réducteur motorisé NMRV050 i=10 – F. &14, bride 120 mm. Capteur de présence de produit SICK/Datalogic/Pepperl+Fuchs

  • 3 paires de roues de soudage dont l'une est chauffée par une résistance nominale 350W 110V (Omega). Moteur SD1261/CAN.331- 45-135Vdc + actionnement 450 1800 / réducteur motorisé NMRV050 i=10

  • Porte-bobine à arbre unique largeur utile 600mm, avec système de remplacement de bobine simple, motorisé indépendant NMRV040 i=15 + moteur 0,37kw

  • Tunnel de formation fixe en acier inox

  • Tapis de sortie avec toile FDA GRADE, motorisé indépendant par le biais d’un tambour motorisé mod. 80LP RL 280 EL 286 vitesse 0,59 m/s IP66

  • Capteur de centrage de l’impression SICK/Datalogic/Pepperl+Fuchs

  • Alimentation électrique : 400 + Neutre – 50Hz

  • Consommations : 8 Amp – 6 Bar (en continu)

  • Ouverture automatique des roues thermosoudantes

  • Dimensions standards de la bobine : Largeur 600 mm, diamètre 380 mm

  • Système pneumatique Camozzi

  • Système électronique et motorisation CMZ

  • Dimensions min/max du produit : 30-150 mm de longueur, 15-120 mm de largeur, 5-50 mm de hauteur

  • Protections en entrée et sortie du produit du groupe de coupage-soudage ouvrables, avec cadre en acier inox et tunnel en lexan, dotées de capteur de sécurité

  • Pieds de support NGI en acier inoxydable anti-vibrations


gala-con-taglia-forma-cartone-jpg.i1843-


La machine d'emballage GALA est une machine électronique équipée de 4 axes servocommandés par un driver intelligent. Elle est capable d’emballer une vaste gamme de produits, de l’article technique aux aliments, et est idéale pour les crackers, les biscuits secs, les gaufrettes, les barres de chocolat, les barres de céréales, les snacks, le pain, les pizzas, les barquettes, les gadgets, les figurines, etc. Dotée d’une technologie avancée, Gala est une machine flowpack à masses rotatives. Grâce à sa simplicité de gestion et d’entretien, ainsi qu’à sa fiabilité constante, elle représente la meilleure réponse à une gamme de production moyenne-haute. Elle est équipée d'un PLC de dernière génération avec contrôle de la température, diagnostic intégré, mémorisation des différents formats (recettes), écran tactile multi-fonctions et multilingue. La structure entièrement en acier inoxydable facilite l’insertion en environnements humides. Les composants électroniques sont installés à l'intérieur du châssis de la machine, facilement accessibles et protégés de l'humidité et des infiltrations. Divers accessoires peuvent être ajoutés à la machine de base. La machine est construite conformément aux normes CE en vigueur et à l’utilisation en environnements alimentaires.



Principales caractéristiques techniques

  • Version droite/gauche

  • Structure cantilever en inox  304 à angles arrondis

  • Interface à écran tactile couleurs

  • Dispositif coupure-soudure à rotation

  • Vitesse d'emballage traduite en mètres de soudage 30 m/minute

  • Chargeur incorporé avec conduction contrôlée du produit

  • 4 paires de roues de soudage (froide d’entrainement du film, 2 chauffées de soudage, 1 de pliage des rabats)

  • Porte-bobine à arbre unique

  • Capteur de centrage d’impression

  • Possibilité de soudage à froid

  • Tunnel de formation fix en acier inox

  • Tapis de sortie avec toile FDA GRADE motorisé indépendant

  • Protections ouvrables en lexan avec capteurs de sécurité

  • Aspiration de l’air contenu dans les emballages

  • Prédisposition du marqueur et de l’étiqueteuse

  • Film utilisables : tous les films thermosoudables et traitables tel que le polypropylène, films couplés légers, avec soudage à froid.



Typologies d’emballage :

  • Emballage standard à coussin

  • Emballage à coussin avec soudure latérale

  • Emballage à coussin avec Euroslot

  • Emballage à coussin avec fermeture éclair

  • Emballage à soufflet

  • Emballage à soufflet et soudure latérale

  • Emballage à soufflet avec fermeture éclair

  • Emballage Easy Open à soufflet

  • Emballage Easy Open à soufflet avec Euroslot


Options

  • Lance pour insuffler le gaz

  • Dosage micrométrique de liquides (alcool, antimoisissures)

  • Porte-bobine double

  • Porte-bobine avec système de changement de bobine semi-automatique à encoche sans diminution de la vitesse de la machine.

  • Porte-bobine à expansion

  • Porte-bobine longueur utile 700 diamètre 380

  • Chaîne à rouleaux inox

  • Tunnel de formation universel

  • Fonction no product, no bag

  • Marqueur

  • Souffleuse latérale pour emballage à soufflet

  • Climatiseur à l’intérieur de la machine

  • Euroslot

  • Socle machine sur roues

  • Traitement des parties en aluminium avec revêtement nanotechnologique céramique (EVO CPC) FDA, antiadhérent et résistant à la corrosion avec effet auto-nettoyant longue durée, réduction des coûts d’entretien

  • Traitement de l’acier inoxydable avec revêtement nanotechnologique (EVO G&S), majeure résistance à l’usure et antitache. Protège de l'eau, de l'huile, des acides, de l'humidité, de la moisissure, etc. en produisant un effet auto-nettoyant durable et capable de réduire les coûts d’entretien

  • Assistance à distance. Le routeur permet le contrôle à distance des paramètres, d’intervenir et d’identifier les anomalies de fonctionnement.



MODÈLES DISPONIBLES :

  • Gala Monodose: convient au conditionnement de petits produits et peut être positionné dans des espaces restreints.

  • Gala LD MAP: équipée d'un dispositif de coupure-soudure Long Dwell grande vitesse et soudage hermétique des emballages. Lance pour l'insufflation de gaz inerte.

  • Gala SAN : version désinfectable. Structure et parties en contact avec le produit en acier inoxydable, tapis de chargement et de sortie du produit à décrochage rapide pour faciliter le nettoyage et le remplacement de la toile. Pièces en aluminium traitées avec un revêtement céramique nanotechnologique (EVO CPC).



DESCRIPTIF TECHNIQUE :

Machine standard :

  • Interface à écran tactile 7" port ethernet + USB PT070-WST4B-F1R1

  • Poids 800 kg

  • Dispositif de coupure-soudure à masses de soudage rotatives. Rotation maximum & 220 mm, dimensions maximum des masses de soudage 350 mm x 32 mm d'épaisseur. Moteur SD1261/CAN.331- 45-135Vdc + actionnement 450 1800 / réducteur motorisé NMRV050 i=10 - F. &14, bride 120 mm

  • Résistances à cartouche L350 D 15 220V 700W

  • Sondes pour thermocouples type J

  • Chargeur automatique : structure en aluminium. Panneaux de protection et rails latéraux en acier inoxydable. Longueur 1550, toiles de détachement et d'avancement du produit FDA GRADE, avec système de maintien du produit avec aspirateur à canal CL40HS. Moteur SD1261/CAN.331- 45-135Vdc + actionnement 450 1800 / réducteur motorisé NMRV050 i=10 – F. &14, bride 120 mm. Capteur de présence de produit SICK/Datalogic/Pepperl+Fuchs

  • 4 paires de roues de soudage dont l'une est chauffée par une résistance nominale 350W 110V (Omega). Moteur SD1261/CAN.331- 45-135Vdc + actionnement 450 1800 / réducteur motorisé NMRV050 i=10

  • Ouverture automatique des roues de soudage thermique

  • Porte-bobine à arbre unique largeur utile 600mm, avec système de remplacement de bobine simple, motorisé indépendant NMRV040 i=15 + moteur 0,37kw

  • Tunnel de formation fixe en acier inox

  • Tapis de sortie avec toile FDA GRADE, motorisé indépendant par le biais d’un tambour motorisé mod. 80LP RL 280 EL 286 vitesse 0,59 m/s IP66

  • Protections en entrée et sortie du produit du groupe de coupure-soudure ouvrables, avec cadre en acier inox et tunnel en lexan, dotées de capteur de sécurité

  • Aspirateur à canal mod. CL40HS, pour éliminer l'excès d'air contenu dans les emballages avant le soudage

  • Capteur de centrage de l’impression SICK/Datalogic/Pepperl+Fuchs

  • Alimentation électrique : 400 + Neutre – 50Hz

  • Consommations : 8 Amp – 6 Bar (en continu)

  • Ouverture automatique des roues thermosoudantes

  • Dimensions standards de la bobine : Largeur 600 mm, diamètre 380 mm

  • Système électronique et motorisation CMZ

  • Système pneumatique Camozzi

  • Pieds de support NGI en acier inox anti-vibrations

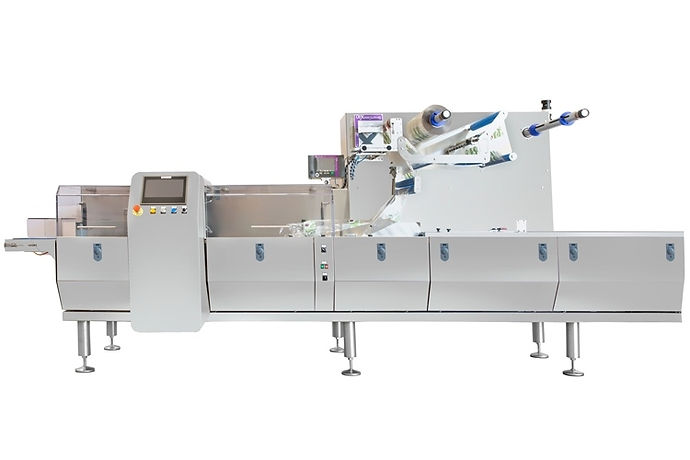

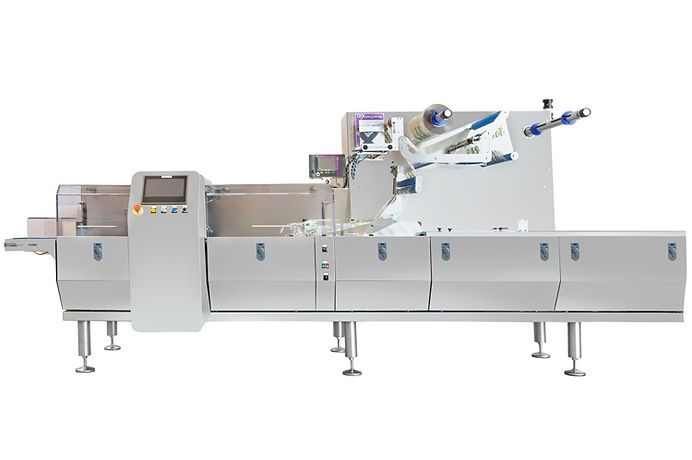

pablo-jpg.i2547-kO0XNlh-w750-h500-l1-q99

Productivité, faibles coûts d'exploitation !

Pablo est une machine d'emballage flowpack avec flux et défilement de produit à l'intérieur du film d'emballage en ligne horizontale (HFFS). Elle comporte plusieurs fonctions conçues pour améliorer la productivité et réduire les coûts d’exploitation.

Le cadre présente une résistance améliorée. Le porte-bobine renforcé permet d'installer des équipements optionnels tels que des étiqueteuses et des poinçonneuses directement sur le cadre.

Il constitue une bonne solution pour un scellage excellent à basse température et une quantité d'air moindre à l'intérieur des emballages. Le modèle à insufflation de gaz est adapté à l'emballage sous atmosphère modifiée (MAP). Il est également particulièrement adapté au conditionnement de produits multiples ou volumineux.
Le système de soudage mobile à gestion électronique garantit la réalisation d'emballages parfaitement hermétiques à grande vitesse et avec une extrême simplicité.

Pablo acquiert les meilleures solutions des versions précédentes, tous ses composants possèdent les meilleures caractéristiques technologiques et sont équipés des meilleurs dispositifs de sécurité conformément à la réglementation en vigueur, soit des solutions résultant des vingt ans d'expérience du fabricant.



PRINCIPALES CARACTÉRISTIQUES

  • Groupe coupure-soudure BOX-MOTION de soudage hermétique avec possibilité de soudage de type "fil" et de coupe du film, avec système motorisé pour emballer les déchets

  • Arbre porte-bobine à expansion interne avec réglage précis du centrage de la bobine et frein de compensation.

  • Nouveau système de chauffage des roues de soudage permettant une consommation d'énergie réduite et un contrôle précis de la température

  • Écran tactile couleurs.

  • Entraînement du film et soudure par trois paires de rouleaux (chaud-froid-chaud).

  • Cellule photoélectrique pour impression centrée.

  • Tapis de sortie motorisé, longueur 800 mm.

  • Protection de sécurité.



PRINCIPALES OPTIONS

  • Quatre paires de roues de soudage

  • Dosage micrométrique de liquides (alcool, antimoisissures)

  • Double entraînement du film avec changement automatique de bobine

  • Rejet automatique des produits non conformes

  • Réglage automatique des rouleaux d'entraînement

  • Pré-formation du film

  • Groupe de soudage transversal Long Dwell

flowlaguz-jpg.i2548-kGtQu-w750-h500-l1-q









































Flow Laguz est la version top seal de nos machines d’emballage HFFS avec bobine de film dans la partie inférieure de la machine et soudure longitudinale sur la partie supérieure de l'emballage. Ceci est parfait pour les produits difficiles à transporter car cela permet au produit de pénétrer dans la machine en étant déjà positionné sur le film. Sa structure en porte-à-faux et son accès facile lui permettent de se démarquer, tout comme pour sa grande simplicité d'entretien et sécurité ou encore pour ses principes d'hygiénisation. Elle est totalement fabriquée en INOX 304.

La robustesse, la facilité de manipulation, la fiabilité, la polyvalence et la flexibilité des changements de format garantissent une parfaite adaptabilité de la machine aux besoins d'emballage, dans chaque application.

Un système électronique sophistiqué mais facile à utiliser gère toutes les fonctions de la machine. La machine est alimentée par le biais d’un tapis roulant, fourni en dotation. Il est possible d' intégrer cette machine d'emballage à n'importe quel automatisme de chargement et de fin de ligne pour atteindre des cadences de production très élevées.


Films pouvant être utilisés : tous les films thermosoudables et usinables tels que le polypropylène, les stratifiés légers et les films soudés à froid. Éléments couplés mono/bi-soudants et thermorétractables.



Système électronique et motorisation OMRON

Typologies d’emballage :

  • Emballage standard à coussin

  • Emballage à coussin avec soudure latérale

  • Emballage à coussin avec Euroslot

  • Emballage à coussin avec fermeture éclair

  • Emballage à soufflet

  • Emballage à soufflet et soudure latérale

  • Emballage à soufflet avec fermeture éclair

  • Emballage Easy Open à soufflet

  • Emballage Easy Open à soufflet avec Euroslot



CARACTÉRISTIQUES PRINCIPALES

  • Machine construite en acier inoxydable.

  • Version droite/gauche.

  • Système de soudure longitudinale utilisant trois paires de rouleaux dont deux chauffées, pour obtenir un déroulement du film longitudinal fluide et une soudure parfaite.

  • Palette d’alimentation de 2 mètres de long.

  • Robuste et fiable, la machine standard est disponible avec une bande de bobine de 600 mm

  • Réglage de la longueur de l’emballage en fonction de la longueur du produit.

  • Fonctions « no product, no bag » et « sécurité du produit mal placé sur les pinces de soudage ».

  • Écran tactile pour le réglage des paramètres de la machine, diagnostic et informations concernant l’état de la machine.

  • Mémorisation des paramètres de création de recettes..



PRINCIPALES OPTIONS

  • Groupe de soudage transversal Long Dwell

  • Différentes typologies et longueurs de palettes d'alimentation

  • Cellule photoélectrique de centrage du film imprimé

  • Système d'insufflation de gaz

  • Différents systèmes d'alimentation automatique

  • Dosage micrométrique de liquides (alcool, anti-moisissure)
