CAPSULEUSES TWIST OFF, PASTEURISATEURS, ENCAGEAGE/DECAGEAGE

ADV Packaging distribue les machines de remplissage et de capsulage AYRTAC en France et en Afrique et assure le service après vente. Cette game est composée de remplisseuses linéaires et de capsuleuses pour capsules Twist Off.

Ayrtac produit des capsules Twist Off et des bocaux ce qui permet à notre clientèle de disposer d'une offre complète consommables et machines

REMPLISSEUSES

Découvrez les différents modèles et leurs performances sur ce tableau :

CAPSULES

Les couvercles twist fournissent une fermeture de qualité, confortable et facile à ouvrir. Il s’agit d’une excellente barrière contre l’oxygène, de façon à garantir l’intégrité du produit et une longue durée.

Nous disposons de la plupart des formats et typologies de couvercles existants.
Bien entendu, nous sommes à jour des tendances et des besoins du marché et nous disposons de couvercles BPA-Ni et PVC-FREE.

Notre plus grand avantage est sans aucun doute la flexibilité et la rapidité avec lesquelles nous servons nos clients grâce à notre entrepôt principal situé à Calahorra, où nous disposons d’un stock important de la plupart des références.

 CAPSULEUSES













Nous proposons une gamme de machines de capsulage comprenant des machines à moyenne cadence.

Il est  désormais inutile d'acheter un monstre capable de tourner à 200 bocaux par minute quand votre besoin est seulement de de 50 bocaux par minute !

Voici un tableau qui résume les différentes capacités de nos machines de capsulage
































PASTEURISATEURS

Tunnels de pasteurisation et refroidissement pour le traitement thermique de produits en bocaux, bouteilles et boites avec pH au-dessous de 4.5.



La gamme comprend plusieurs modèles pour cadences jusqu’à 80.000 récipients / heure.

Les pasteurisateurs-refroidisseurs peuvent être munis d’une zone de soufflage final pour éliminer les gouttes d’eau éventuellement restées sur les récipients et faciliter l’étiquetage.

La construction modulaire rend plus facile le transport.

CARACTÉRISTIQUES

Machines simples et fiables
Réalisées en acier inox et matériels spéciaux anti-usure
Temps de traitement et cycles thermiques personnalisables
Consommations réduites (électricité, eau, vapeur, air)
Machines conformes à la normative CE.

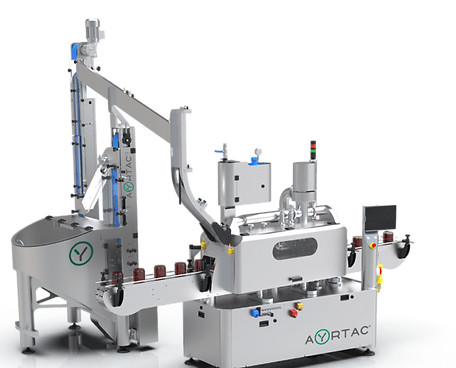

CAPSULEUSE/VISSEUSE TWIST-OFF

Vitesse maxi 12.000 cph (avec capsule RTO Ø 38mm)

DONNÉES TECHNIQUES

Formats de capsules: Ø 27 ÷ 110mm - H. 5 ÷ 19mm
Formats de bocaux: Ø 30 ÷ 160mm - H. 50 ÷ 260mm
Motorisation: 1.5 KW
Consommation vapeur: 70 kg/h à 3 bar
Consommation air: 5 Nl – pression 6 bar
Eau à 2 bar 8-10f°: 12 lt/h
Dimensions LxWxH (mm): 3500x1000x2400

Capsuleuses pour la fermeture de capsules Regular, Medium, Deep Twist-Off, Pry-Twist et Pry-Off.

DESCRIPTIF

Capsulage effectué dans une chambre saturée de vapeur, haute température pour le vide dans le récipient
Valeur de vide constante
Réglages faciles et rapide pour le changement de format
Force de vissage constante dans n’importe quelle condition de travail
Haute résistance à la corrosion
Nettoyage et entretien faciles.

CAPSULEUSE/VISSEUSE TWIST OFF

Vitesse maxi 30.000 cph (avec la capsule RTO Ø 38mm).

DONNÉES TECHNIQUES

Formats de capsules: Ø 27 ÷ 110mm - H. 5 ÷ 19mm
Formats de bocaux: Ø 30 ÷ 160mm - H. 50 ÷ 260mm
Motorisation: 3.25 kW
Consommation vapeur: 100 kg/h à 3 bar
Consommation air: 5 Nl – pression 6 bar
Eau à 2 bar 8-10f°: 20 lt/h
Dimensions LxWxH (mm): 4000×1000 x 2400

Capsuleuses pour la fermeture de capsules Regular, Medium, Deep Twist-Off, Pry-Twist et Pry-Off.

DESCRIPTIF

Capsulage effectué dans une chambre saturée de vapeur, haute température pour le vide dans le récipient
Valeur de vide constante
Réglages faciles et rapide pour le changement de format
Force de vissage constante dans n’importe quelle condition de travail
Haute résistance à la corrosion
Nettoyage et entretien faciles.

CAPSULEUSE/VISSEUSE  TWIST OFF GG400

Vitesse maxi 48.000 cph(avec la capsule RTO Ø 38mm).

DONNÉES TECHNIQUES

Formats de capsules: Ø 27 ÷ 89mm - H. 5 ÷ 18mm
Formats de bocaux: Ø 30 ÷ 120mm - H. 50 ÷ 250mm
Motorisation: 3.7 kW
Consommation vapeur: 115 kg/h à 3 bar
Consommation air: 5 Nl – 8-10 bar pressure
Eau à 2 bar 8-10f°: 30 lt/h
Dimensions LxWxH (mm): 5000x1300x2350

Capsuleuses pour la fermeture de capsules Regular, Medium, Deep Twist-Off, Pry-Twist et Pry-Off.

DESCRIPTIF

Capsulage effectué dans une chambre saturée de vapeur, haute température pour le vide dans le récipient
Valeur de vide constante
Réglages faciles et rapide pour le changement de format
Force de vissage constante dans n’importe quelle condition de travail
Haute résistance à la corrosion
Nettoyage et entretien faciles.


ALIMENTATEUR / ORIENTEUR A TASSEAUX GG900

Pour alimentation automatique de capsules aux machines les plus rapides.


DONNÉES TECHNIQUES

Formats de capsules: Ø 27 ÷ 89mm - H. 5 ÷ 18mm
Puissance: 0.6 kW
Dimensions: 1300 x 1050 x h 4350 mm o 2850
Poids: 320 Kg


DESCRIPTIF
  • Trémie d'alimentation capsules en acier inox avec capacité 0,565 m3 (correspondant à 25000 capsules RTO diamètre 38 mm), avec porte de vidange et capteur de niveau minimum;

  • Tapis magnétique pour prélever les capsules de la trémie et les introduire dans le groupe de sélection

  • Groupe de sélection standard formé par éjecteur de la capsule renversée, avec retour dans la trémie;

  • Elévateur magnétique avec hauteur standard 4350 mm, avec motovariateur de vitesse, joint à la capsuleuse par une descente inclinée de 4m environ, en acier inox, le long de laquelle les capsules descendent

  • Structure entièrement en acier inox avec protections en polycarbonate et guides réglables selon le diamètre des capsules

  • Groupe de sélection positionné sur la trémie, protégé par carter et muni à l'intérieur de matériel insonorisant

  • Installation électrique avec capteurs, dispositifs de sécurité pour le fonctionnement en automatique et lampe témoin. Gestion dans l'armoire de la capsuleuse.


DÉTECTEURS DE VIDE

Système de mesure avec détection effectuée sans contact entre le capteur et la capsule. Convenable pour détecter la présence de vide et/ou l’absence de capsules sur les bocaux, boîtes et bouteilles remplies de produits alimentaires et fermées par des capsules Regular et Medium Twist-Off, Deep Twist-Off, Pry-Twist, Pry-Off, Press-On.

Le détecteur peut traiter:

Capsules: Ø min. 38 mm (diamètres inférieurs et capsules en aluminium: à vérifier par notre Service Technique)
Récipients: Ø 28 – 200 mm – H 30 – 300 mm
Cadence: 48.000 récipients/heure – Vitesse maxi. du tapis 50 m/min (vitesses supérieures: à vérifier par notre Service Technique).

AVANTAGES

Unité entièrement programmable par clavier par une fonction d’auto-apprentissage.

Possibilité de mémoriser le programme de référence en entrant dans les paramètres les données suivantes: valeur mini. de vide admissible, planéité acceptée, dimensions de la capsule et du récipient.
L’algorithme de détection assure le bon fonctionnement du détecteur, sans qu’il soit affecté par le profil variable du bord de la capsule ou par la distance entre les capsules, qui peuvent donc composer une file ininterrompue.

Alarme visuelle/sonore programmable suivant la spécification de contrôle souhaitée.

Arrêt de la capsuleuse (ou d’une autre machine en amont ou en aval) programmable suivant des types d’erreur (n. de pièces totales éjectées, consécutives et/ou pourcentage).
Clavier utilisateur avec possibilité de programmation de la langue et affichage de toutes les données de production.

DONNÉES TECHNIQUES

Tension: 230 Vac – 50/60 Hz
Puissance installée: 0,5 Kw (Unité Logique consommation maxi 18 VA)
Air comprimé: 4-6 bar
Consommation air: 26 Nl/h à 6 bar
Dimensions hors tout: 1300 x 700 x h 800 mm
Poids: 50 kg


ENCAGEAGE/DECAGEAGE SEMI-AUTOMATIQUE UNI 300 - UNI 352

DONNÉES TECHNIQUES

Dimensions du panier : max. 1000x1200 x H. 1150mm
Vitesse max.: 3/4 couches/minutes
Puissance électrique installée: 6 KW max.
Consommation air comprimé: 150 NL/1' à 6 bar

CARACTÉRISTIQUES

Machines semiautomatiques à poussée pour l’encageage et décageage de boîtes, bocaux et bouteilles se composant de:

  • Pousseur de la couche avec structure externe en acier inox. Glissement sur des guides. Motorisation par motoréducteur

  • Convoyeur en treillis Intralox. Structure en acier inox.

  • Convoyeur central à rouleaux libres pour paniers. Structure en acier inox.

  • Plateforme hydraulique 2 pantographes en acier peint pour le relevage du fond du panier plein.

  • Bloc manuel pour le panier

  • Groupe magasin intercalaires à console avec une capacité maxi. de 1000 mm. Déchargement manuel.

  • Protections périmétriques selon la norme CE (classe 2)

  • Installation électrique selon la norme CE (classe 2) avec armoire en acier inox. Automate de gestion et clavier opérateur

  • Installation pneumatique

OPTIONS
  • Dispositif de pose / enlèvement intercalaire automatique

  • Passerelle opérateur

  • Magasin intercalaires muni de roues



ENCAGEAGE/DECAGEAGE UNI 304 - UNI 350


DONNÉES TECHNIQUES

Dimensions du panier : max. 1000x1200 x H. 1150mm
Vitesse max.: 5/6 couches/minutes
Puissance électrique installée: 8 KW max.
Consommation d’air comprimé: 150 NL/1' à 6 bar


DESCRIPTIF

Machines automatiques pour l’encageage et le décageage de boîtes, bocaux et bouteilles, se composant de:

  • Plateforme hydraulique à pantographe pour le relevage du fond du panier

  • Bloc du panier avec actionnement pneumatique et arrêt rentrant.

  • Structure avec châssis externe en acier inox.

  • Convoyeur à 2 chaînes motorisées pour les paniers. Structure en acier inox.

  • Chariot de translation couche équipé de guides de poussée mobiles

  • Glissement chariot sur des guides en acier galvanisé.

  • Guide de formation couche  dans la zone de prise.

  • Guide de retenue frontal en acier inox avec levage pneumatique. Réglage manuel.

  • Glissière mobile de transfert

  • Groupe de prise et pose automatique des intercalaires

  • Magasin intercalaires avec 1000mm de capacité

  • Convoyeur en treillis de déchargement couche.

  • Installation électrique aux normes CE classe 2 avec afficheur opérateur et automate.

  • Installation pneumatique

ENCAGEAGE/DECAGEAGE UNI 306 - UNI 354


DONNÉES TECHNIQUES
Dimensions paniers : max. 1000x1200 x H. 1150mm
Cadence maxi.: 5/6 couches par minute
Puissance installée: 8 KW maxi.
Consommation air comprimé: 150 NL/1' à 6 bar


CARACTÉRISTIQUES

  • Machines automatiques à tête magnétique pour l’encageage et décageage de boîtes, bocaux et bouteilles avec capsule métallique se composant de:

  • Structure en acier inox.

  • Plateforme hydraulique pour le levage du fond du panier plein.

  • Convoyeur à 2 chaînes motorisées pour les paniers. Structure en acier inox.

  • Bloc panier avec actionnement pneumatique et arrêt rentrant.

  • Chariot de translation et levage couche

  • Guide de formation de la couche  dans la zone de prise. Mouvement en avant/en arrière par motoréducteur avec moteur-frein asynchrone.

  • Tête de prise par aimants permanents et tôle de séparation en acier inox

  • Guides pneumatiques latéraux de retenue couche et séparation à la prise par le préhenseur.

  • Groupe de prise et dépose automatique des intercalaires

  • Magasin intercalaires fixe de 1000mm de capacité environ.

  • Convoyeur en treillis type Intralox. Structure en acier inox.

  • Groupe bloque-récipients avec commandes électropneumatiques.

  • Installation électrique aux normes CE classe 2 avec automate et afficheur opérateur.

  • Installation pneumatique

UNI 805 - UNI807D

Navette simple ou double pour transférer les paniers de / vers les autoclaves de stérilisation


DESCRIPTIF

-Structure en acier inox
-Vitesse de la navette contrôlée par variateur de fréquence, positionnement par encodeur.
-Convoyeur motorisé pour le chargement / déchargement du panier
-Poussoir-extracteur pour le chargement / déchargement du panier
-Rails encastrés dans le sol
-Porte-câble flexible pour les câbles d'alimentation et de signal avec la goulotte de support
-Unité pneumatique pour le centrage de la navette dans la bonne position devant les autoclaves
-Dispositifs de sécurité opérateur
-Armoire électrique en acier inox sur la navette
-Logique de fonctionnement par automate
-Joystick amovible pour le contrôle manuel de la navette

OPTION

-Position navette par laser
